67 сообщений в этой теме

https://vk.com/aerotruba86



электра,

частотник 500 кВт

двигло 400 кВт

стакан: диаметр 2,2 м, высота 4,2 м

скорость - на данный момент, мне достаточно для сита










Изменено пользователем ventil911

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

я конечно двумя руками ЗА,чтобы в наших краях появилась своя труба,но для нашего климата открытая труба имеет сомнительные перспективы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
20 минут назад, xattab сказал:

я конечно двумя руками ЗА,чтобы в наших краях появилась своя труба,но для нашего климата открытая труба имеет сомнительные перспективы.

если все будет хорошо, к зиме закольцуем

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
8 часов назад, ventil911 сказал:

если все будет хорошо, к зиме закольцуем

давайте давайте.становлюсь в очередь.только если ценник гуманный будет,на уровне миасса

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 минуты назад, xattab сказал:

давайте давайте.становлюсь в очередь.только если ценник гуманный будет,на уровне миасса

уже условия ставят :)



у нас жизнь немного дороже чем в Миассе, не находите?



одна аренда около ТРЦ чего стоит...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
16 часов назад, ventil911 сказал:

уже условия ставят :)



у нас жизнь немного дороже чем в Миассе, не находите?



одна аренда около ТРЦ чего стоит...

спортсменов у нас немного.для них можно лояльные цены сделать.В ночное время к примеру.Конечно хозяин-барин.Нам остается только надеяться

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, xattab сказал:

спортсменов у нас немного.для них можно лояльные цены сделать.В ночное время к примеру.Конечно хозяин-барин.Нам остается только надеяться

я за адекватность. за адекватность не только владельцев труб, но и спортсменов :)

для спортсменов нормальные цены будут. да, наверное дороже чем в миассе, но мы ведь вовсе и не в миассе :)



главное что-бы спортсмены ходили туда, а не выбили скидон и по великим праздникам заходили на 10 минут...



проработаем цены грамотно, с оглядкой на тюмень и миасс. например цена за инструктора будет наверное даже выше чем в тюмени. но цена инструктора это практически его зарплата, а зарплата в сургуте должна быть раза в 2 выше ибо живем мы на севере...



для перворазов цена думаю где-то посередине будет. для спортсменов ближе к миассу, ступенька между перворазами и спортсменами будет очень значительная, что будет стимулировать людей к обучению :). надеюсь это будет работать и больше народу будет летать от 15 минут, а не один раз в жизни 2 минуты



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

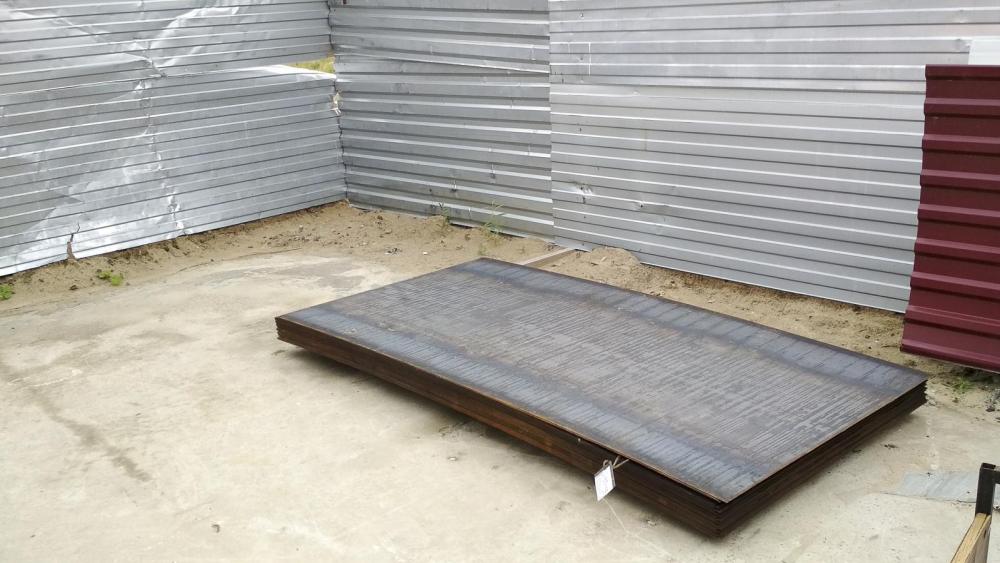

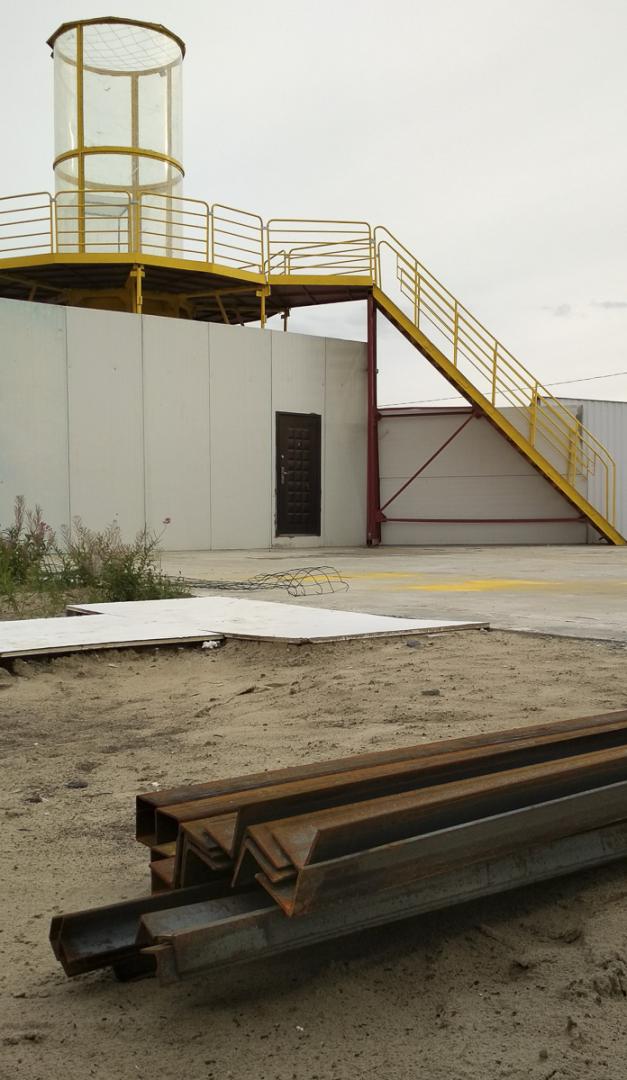

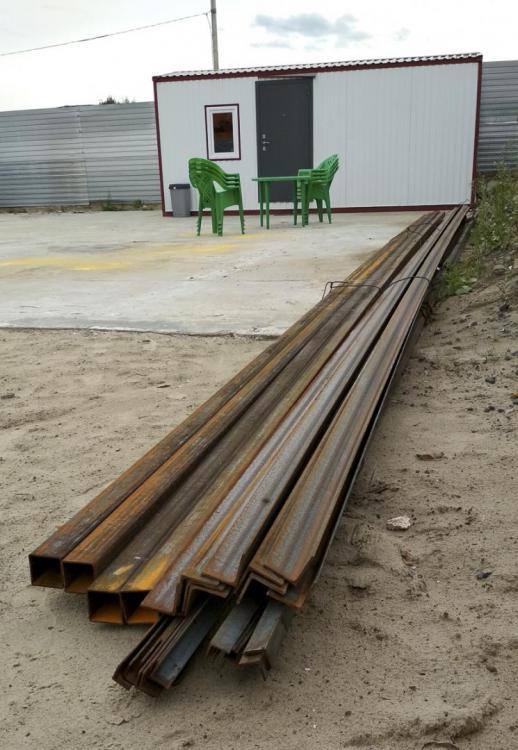

первый шаг к обратным каналам ;)





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





3 часа назад, ventil911 сказал:

первый шаг к обратным каналам ;)

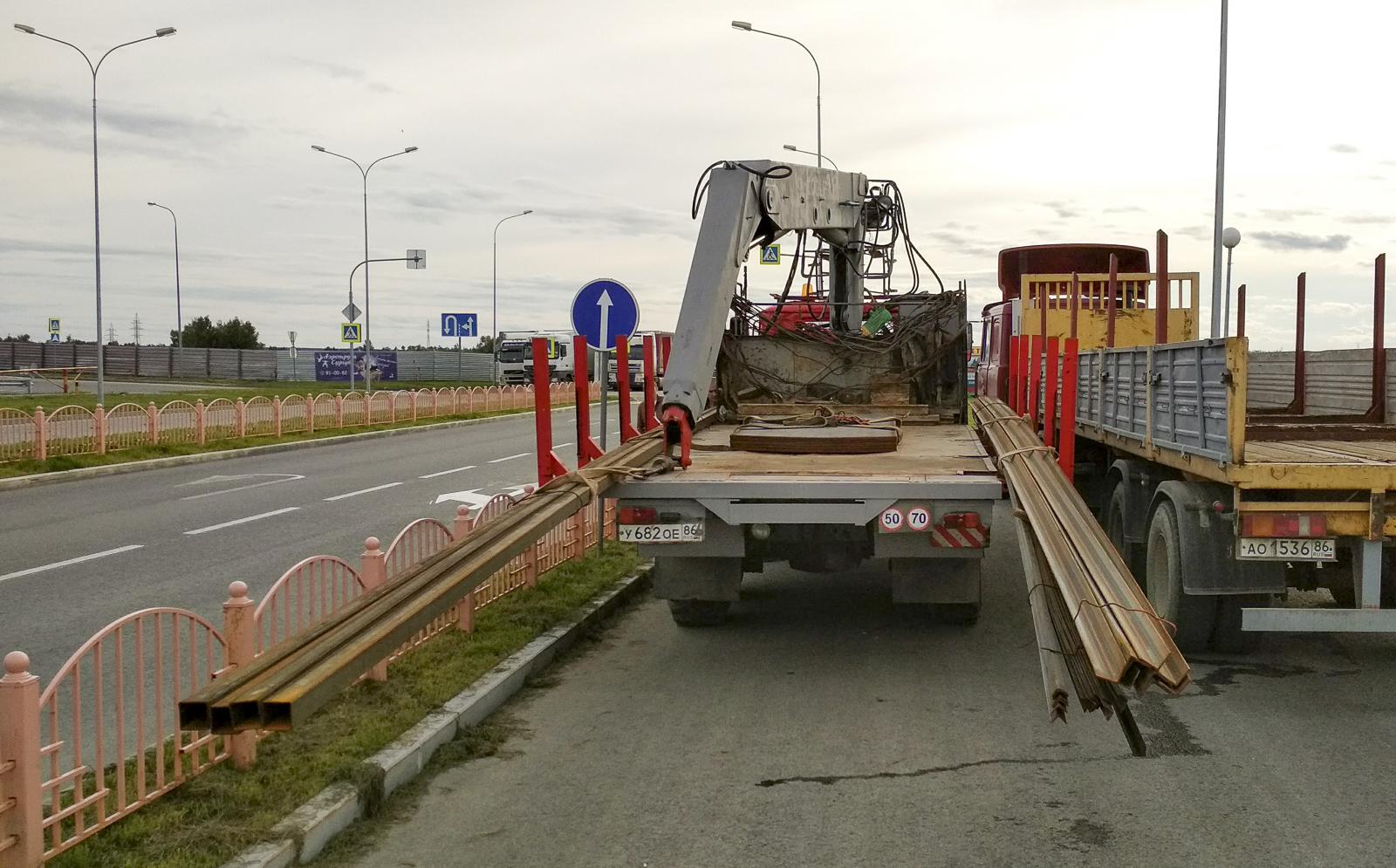

И что, вот прямо так и ехали? Я про каналы дословно прочел, кто нибудь на светофоре догнал бы, и сквозные каналы готовы...

0.4 вбок, 1 м назад требуют обозначения, более 2 м назад - движение запрещено. Это в ПДД вроде не менялось.



1 пользователю понравилось это

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
7 часов назад, Fomich сказал:





И что, вот прямо так и ехали? Я про каналы дословно прочел, кто нибудь на светофоре догнал бы, и сквозные каналы готовы...

0.4 вбок, 1 м назад требуют обозначения, более 2 м назад - движение запрещено. Это в ПДД вроде не менялось.



рядом трал видите? вот он то все и привез, а дальше бездорожье. кроме того по бездорожью я прямо за ним ехал. по существу бы лучше чего-нить сказали...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
34 минуты назад, ventil911 сказал:

по существу бы лучше чего-нить сказали...

Движок один? Тогда зачем каналЫ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
39 минут назад, ventil911 сказал:

по существу бы лучше чего-нить сказали...

А по существу могу только удачи пожелать!

Чтоб погода позволила

В 26.06.2017 в 13:19, ventil911 сказал:

к зиме закольцуем



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
53 минуты назад, _nw_ сказал:

Движок один? Тогда зачем каналЫ?

движок один, только один канал слишком большой по сечению нужен (а так 2 канала будет, по 6м2 сечения каждый), да и заводить с одной стороны слишком сложно. гораздо проще реализовать закольцовку с 2-мя каналами. Кроме того, составные части каналов будут разборными и габаритными (в случае переезда на другую площадку не греть голову с перевозкой негабарита).



50 минут назад, Fomich сказал:

А по существу могу только удачи пожелать!

Чтоб погода позволила



Спасибо! :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

С таким темпом и до Нового года успеете?

Желаю удачи!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 часов назад, madetofly сказал:

С таким темпом и до Нового года успеете?

Желаю удачи!

Хотим успеть за месяц :) (по крайней мере закольцеваться... и сразу укрывать и утеплять площадку вокруг стакана)

Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

да придет монтаж!:yahoo:





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

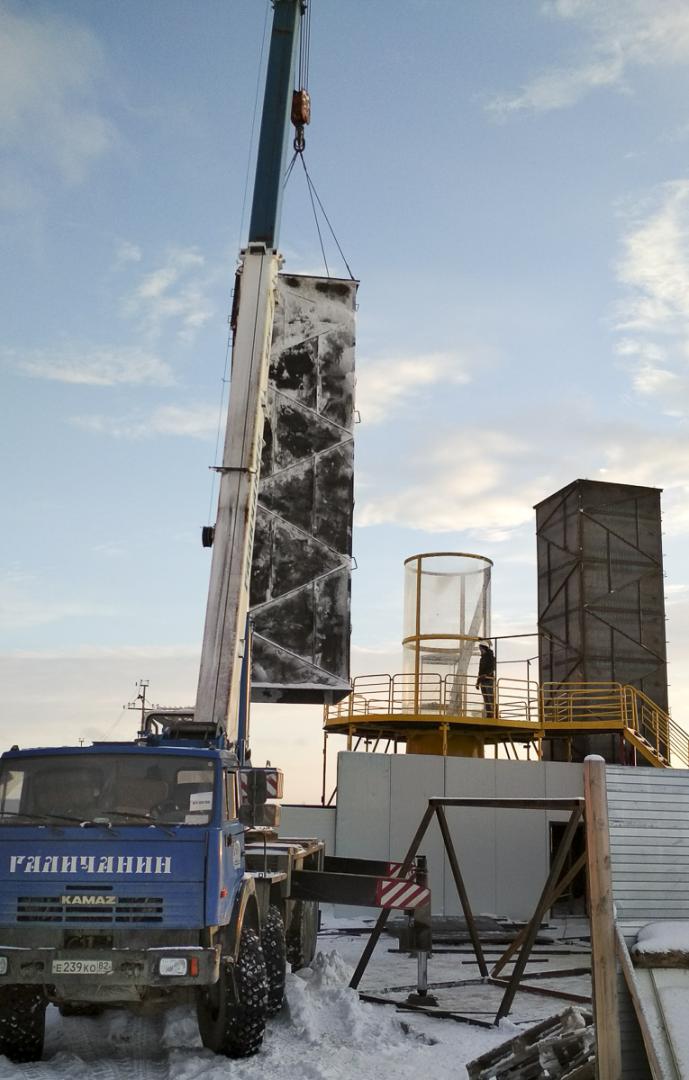

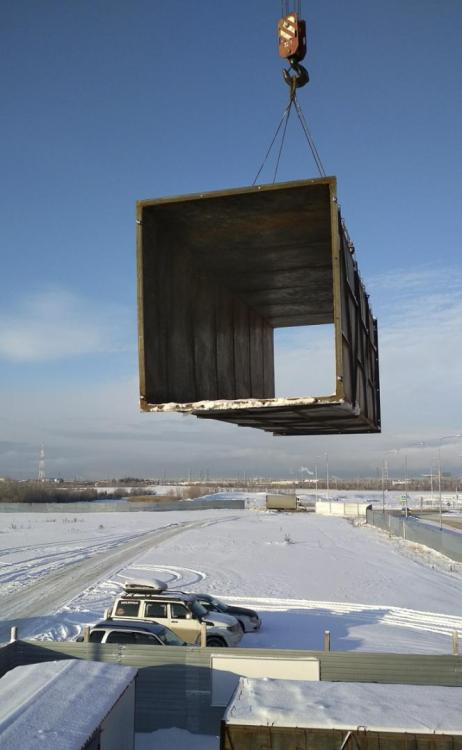

основное собрали! :yahoo:

на неделе запустим ;)




3 пользователям понравилось это

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Выглядит отлично! Молодцы!

Солнечный Сургут как всегда на уровне!

Даешь полеты в новогоднюю ночь в нетрезвом виде !

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я так понял, решили обойтись без решеток поворотных лопаток? вверху Макдональдс как в пермской а внизу совки? Это в-общем грамотно. Поскольку сопротивление будет минимальное. Качество потока конечно, страдает, но для трубы у которой винт под сеткой это практически не важно. Все равно после винта каша. Единственно есть отрицательное влияние неравномерного поля скоростей на входе в вентилятор на его КПД. Может до 3-5% тяги сьесть. Сейчас-то вентилятор сосет равномерный поток из атмосферы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
10 часов назад, madetofly сказал:

Выглядит отлично! Молодцы!

Спасибо! :)

я даж сам не верю что основное построили :)



Еще стены поставить надо на площадке и крышу на стык стакана и диффузора, должно прикольно получиться :), высота полетной зоны переменная получилась :) в среднем около 7 м :) , на самом вверху сечение 2,2 на 2,5

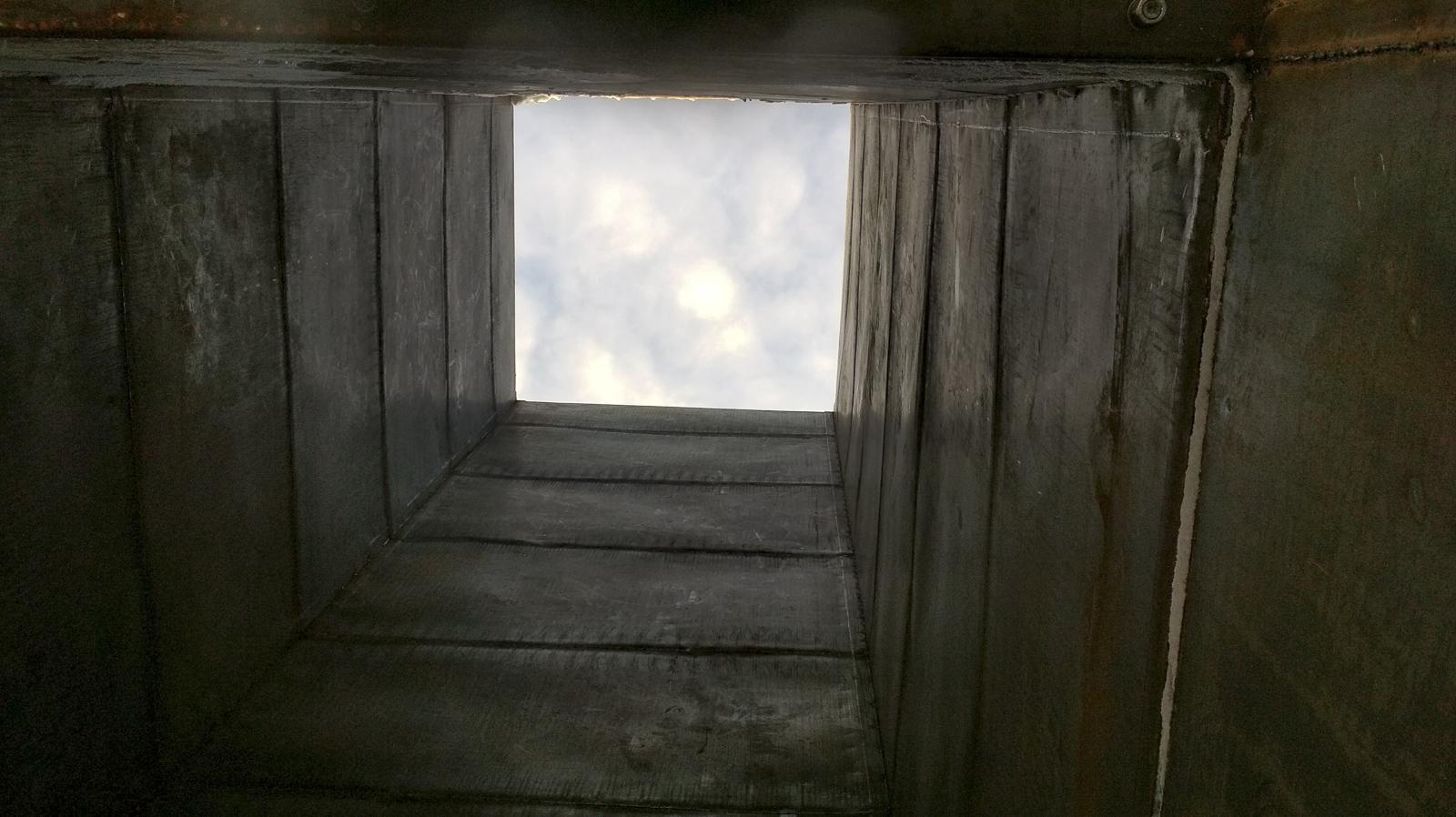

Лопаток нету, но есть разделение потока, ибо все расширение в диффузоре и верхнем канале (как следствие самое большое сопротивление).



Все сечение потока после поворота (перед вентилятором) будет боле-мене равномерное (совочек поджимает). Около самого вентилятора поток сильно ускоряется - выравнивается по скорости. вентилятор перемалывает всю былую неравномерность (генерируя закрученную кашу :)), спрямляющий аппарат раскручивает и выравнивает поток, конфузор после СА несколько выравнивает поле скоростей и завершает стабилизацию сетка :) . Сверху перед тройником тоже сетка, и ботинки ловить будет :) и вихри крупные от летунов немного разбивать, потом разделение еще побьет крупные вихри, после поворота потоки мешаются в общий и летят так вниз по вертикальному каналу, потом снова поворот с совочком :)



еще не крутили... надо лишние лопасти убрать (12 шт для замкнутой эт перебор :)) и угла как следует дать ;)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А что там внизу перед вентилятором? там есть расширение или канал такой же по площади как вертикальные? Как соединяются два потока?

Вообще-то во время ускорения обычно неравномерность поля скоростей увеличивается. А во время торможения скорости выравниваются.

Угол лопасти нужно конечно увеличивать, потому что теперь на вентилятор приходит поток не из атмосферы а с какой-то скоростью.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 часов назад, madetofly сказал:

А что там внизу перед вентилятором? там есть расширение или канал такой же по площади как вертикальные? Как соединяются два потока?

Вообще-то во время ускорения обычно неравномерность поля скоростей увеличивается. А во время торможения скорости выравниваются.

Угол лопасти нужно конечно увеличивать, потому что теперь на вентилятор приходит поток не из атмосферы а с какой-то скоростью.

Перед вентилятором канал по площади ощутимо меньше, а в сечении вентилятора, он очень меньше :)

Поток от одного канала заходит с одной стороны, а из другого с другой. можно сказать что они и не соединяются вовсе, хотя это конечно не совсем так, как такового жесткого разделения конечно нет.

Ну как-бы конфузор для того и ставится прямо перед полетной камерой, что-бы выровнять поток по полю ;)



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ждем испытаний!

Интересно какое будет повышение температуры по отношению к наружней.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 часа назад, madetofly сказал:

Интересно какое будет повышение температуры по отношению к наружней.

? Какое захотят - такое и будет)
при такой эффективности и потерях тракта нагреваться должно быстро - а там уже как будут скидывать теплый / вводить свежи воздух... зимой норм, летом будет жарко)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
48 минут назад, _nw_ сказал:

зимой норм, летом будет жарко)

Так это ж Сургут. Там и летом не жарко)
