Я, как и многие, любитель заглянуть внутрь вских прибочиков потратил немало времени, чтобы расковырять туеву хучу всяких железяк, хреновин и хренотеней с целью разузнать, а что там внутри и как оно працюет.

Наконец, с помощью Лехи мне достался старенький сайперс как раз для этой цели.

Имеем: Cypres student 95 г.в. Он уже отслужил свой срок и был списан, потом в последствии попался ко мне на хЕрургический стол.

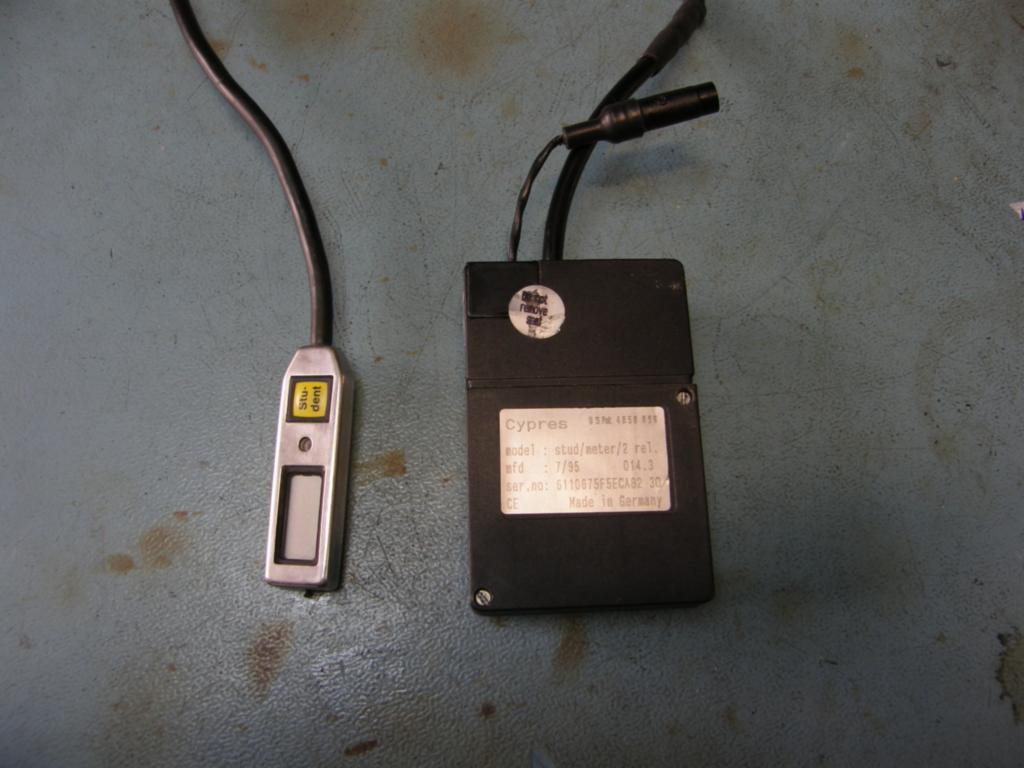

http://www.skycentre.net/uploads/gallery/1...5_161_71622.jpg

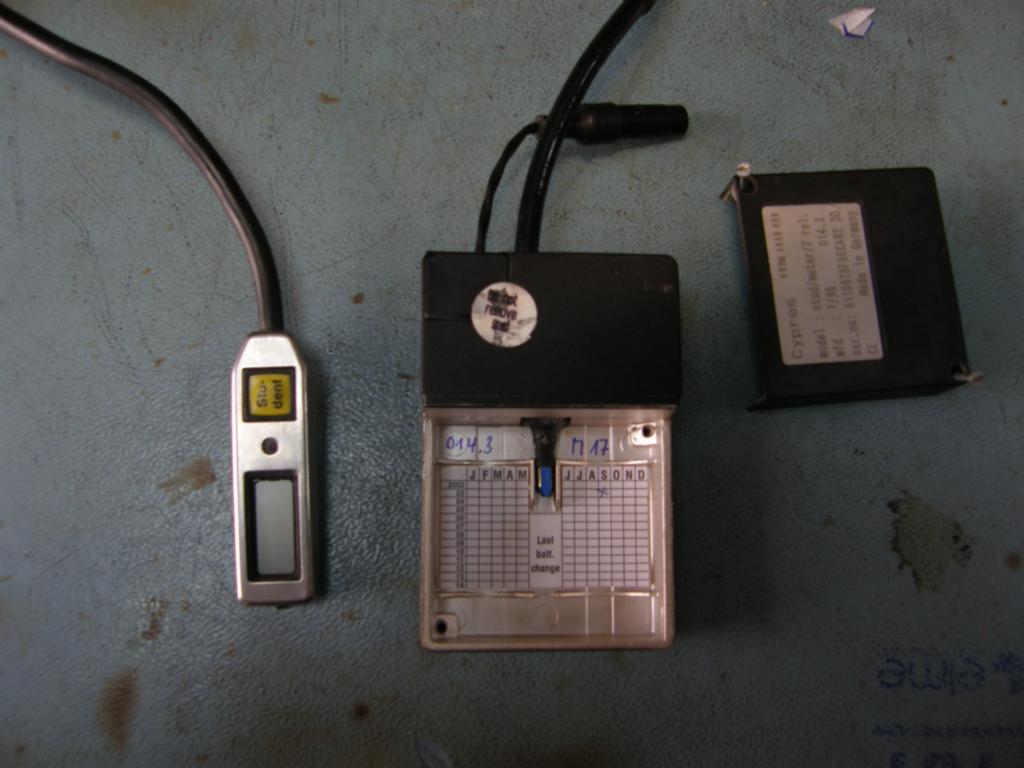

Большую часть в коробочке заниамет отсек для батареек, (кстати напряжение питания производитель скрывает:) )

http://www.skycentre.net/uploads/gallery/1...5_161_28627.jpg

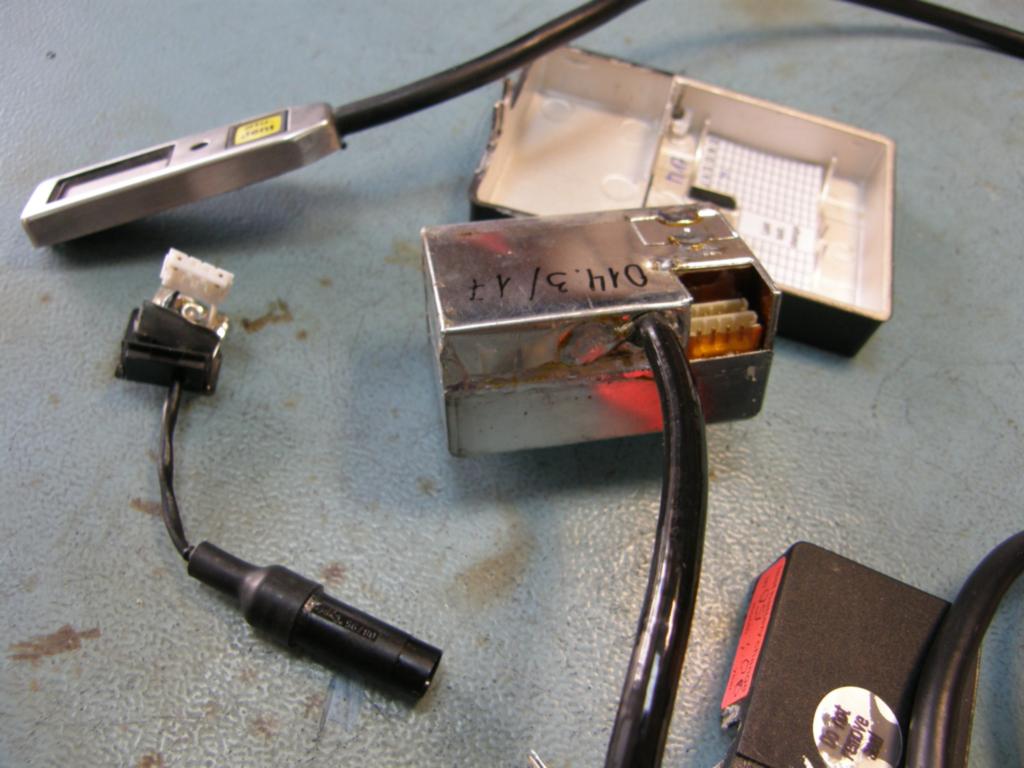

Вскрытие коробочки показало наличе там еще одной металлической коробочки, полностью запаянной со всех сторон.

http://www.skycentre.net/uploads/gallery/1...5_161_54426.jpg

http://www.skycentre.net/uploads/gallery/1...35_161_9141.jpg

Честно говоря, сразу подумал: за что платить тонну баксов? (не наезжайте, что за безопасность, я не это имею ввиду :) ). Выглядит оно как изобретение из набора "Мастер Кит". У нас на работе тоже всякие приборчики-платки паяются и так же в жестянку запаиваются. Но потом вспомнил, за скока их продаем, успокоился.

Как и ожидалось, внутри все залито како-то субстанцией типа геля, на ощупь сильно напоминающий игрушки типа "лизун"

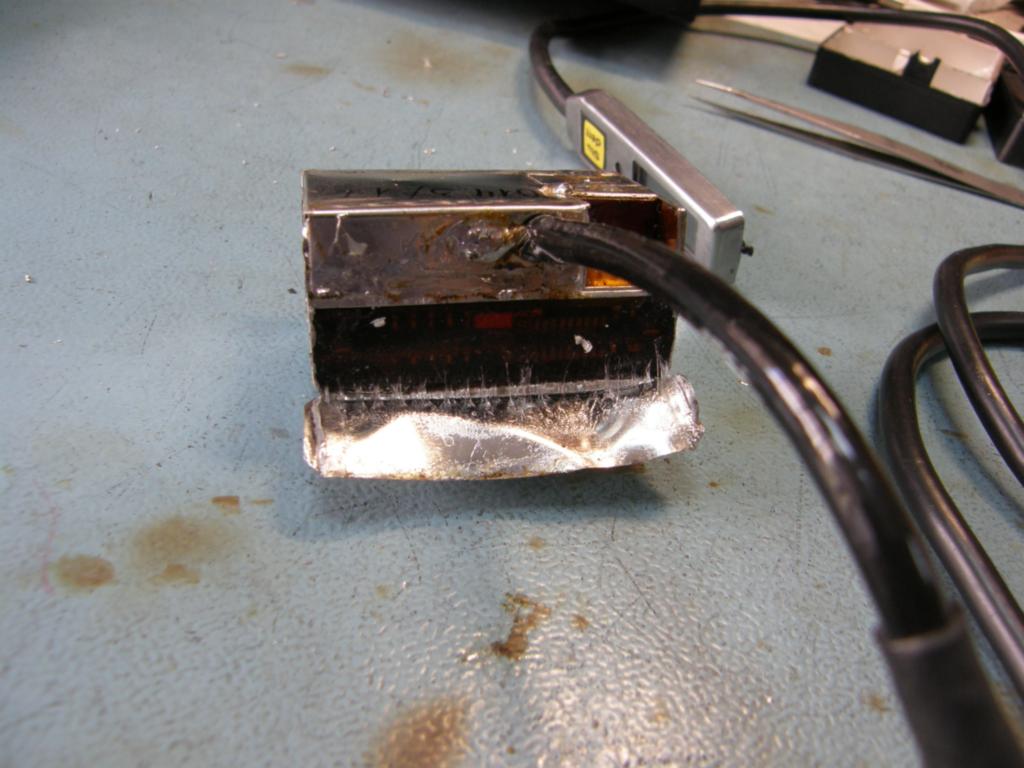

http://www.skycentre.net/uploads/gallery/1...35_161_7656.jpg

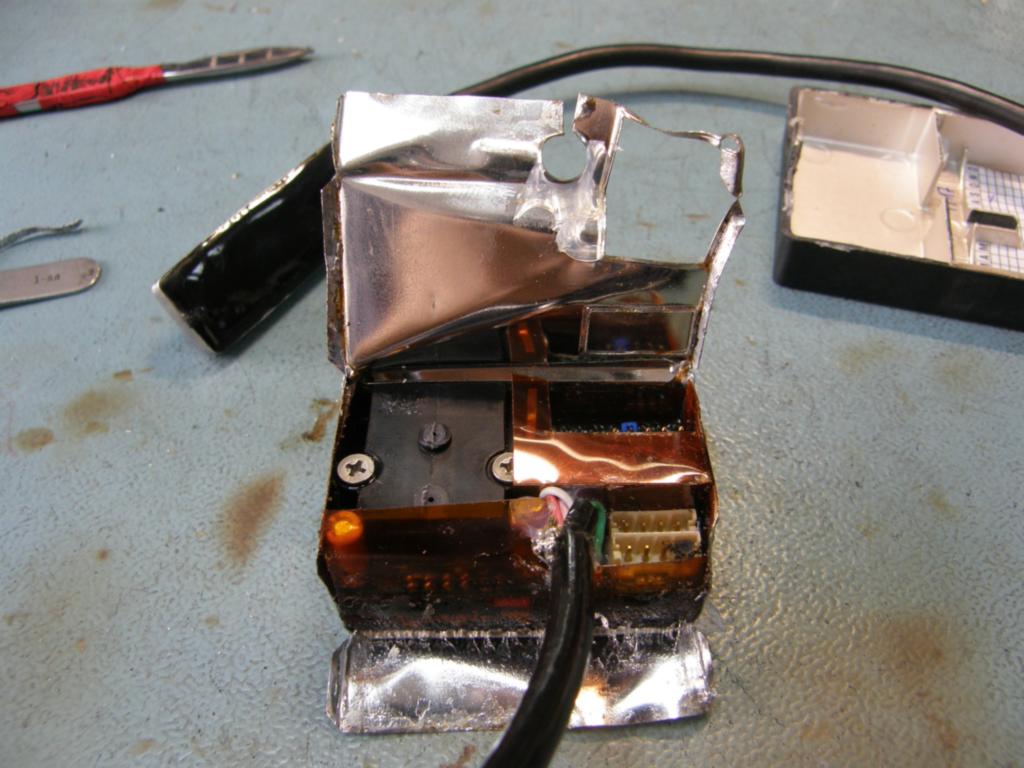

http://www.skycentre.net/uploads/gallery/1...5_161_77722.jpg

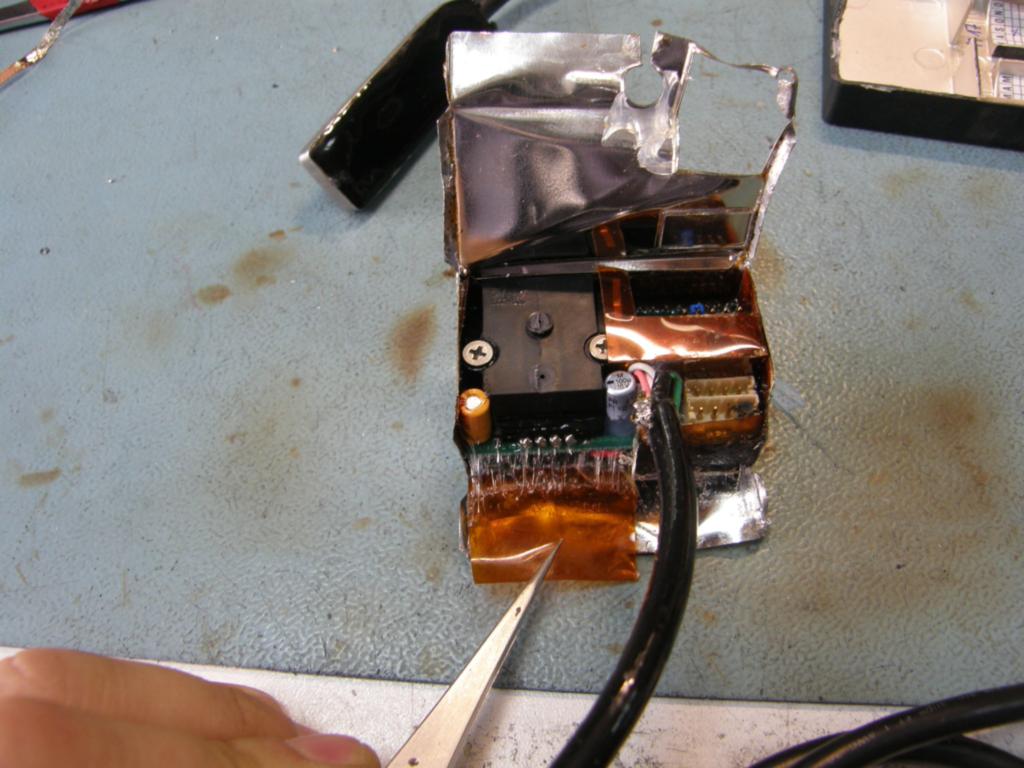

http://www.skycentre.net/uploads/gallery/1...5_161_81121.jpg

http://www.skycentre.net/uploads/gallery/1...5_161_35283.jpg

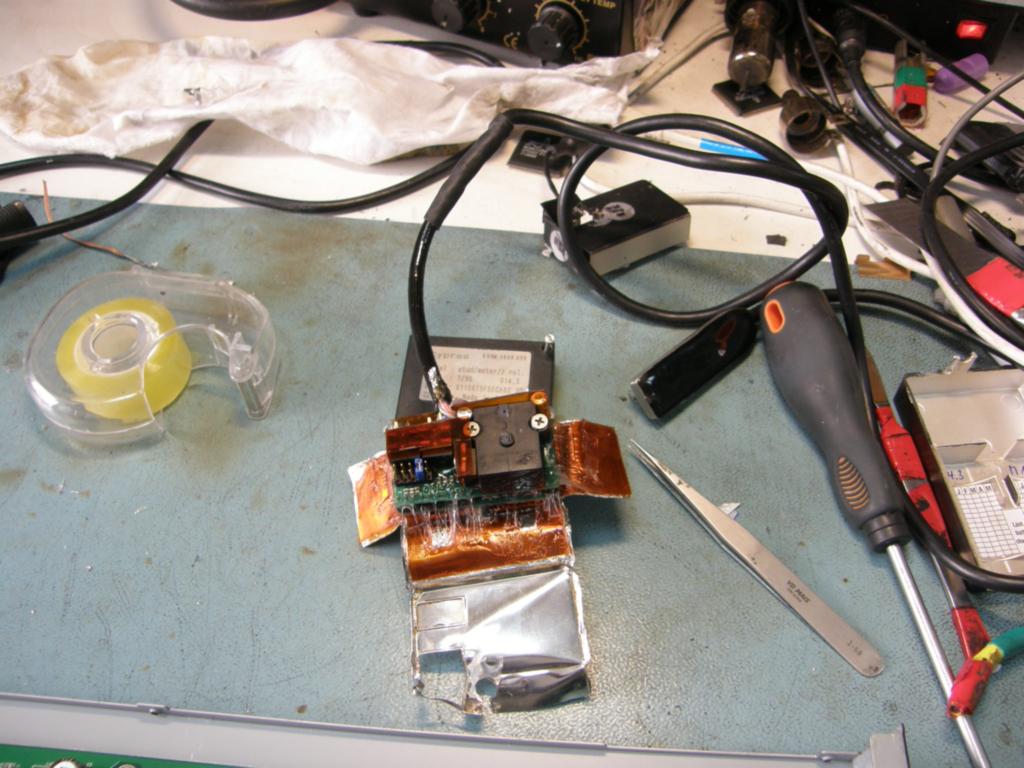

Сразу наблюдается датчик давления(черная коробочка) - скорее всего с цыфровым выходом и датчиком температуры; и силовые транзисторы для управления приропатроном. Наверное, подают импульс большого тока на нагревательный элемент пиропатрона. Наличие 2-х раземов выхода на пиропатрон наводит на мыслю, что приборчик мог быть и 2-х пиновый.

Идем дальше. Все время липнет эта зараза

http://www.skycentre.net/uploads/gallery/1...5_161_74990.jpg

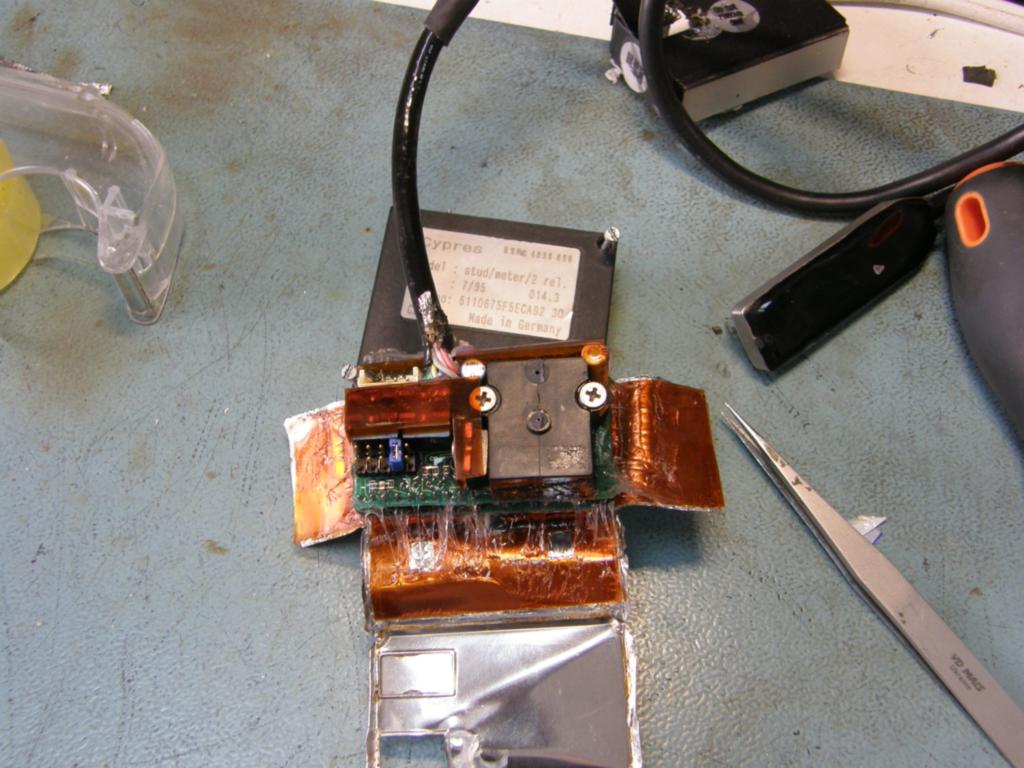

http://www.skycentre.net/uploads/gallery/1..._161_109233.jpg

http://www.skycentre.net/uploads/gallery/1...5_161_41581.jpg

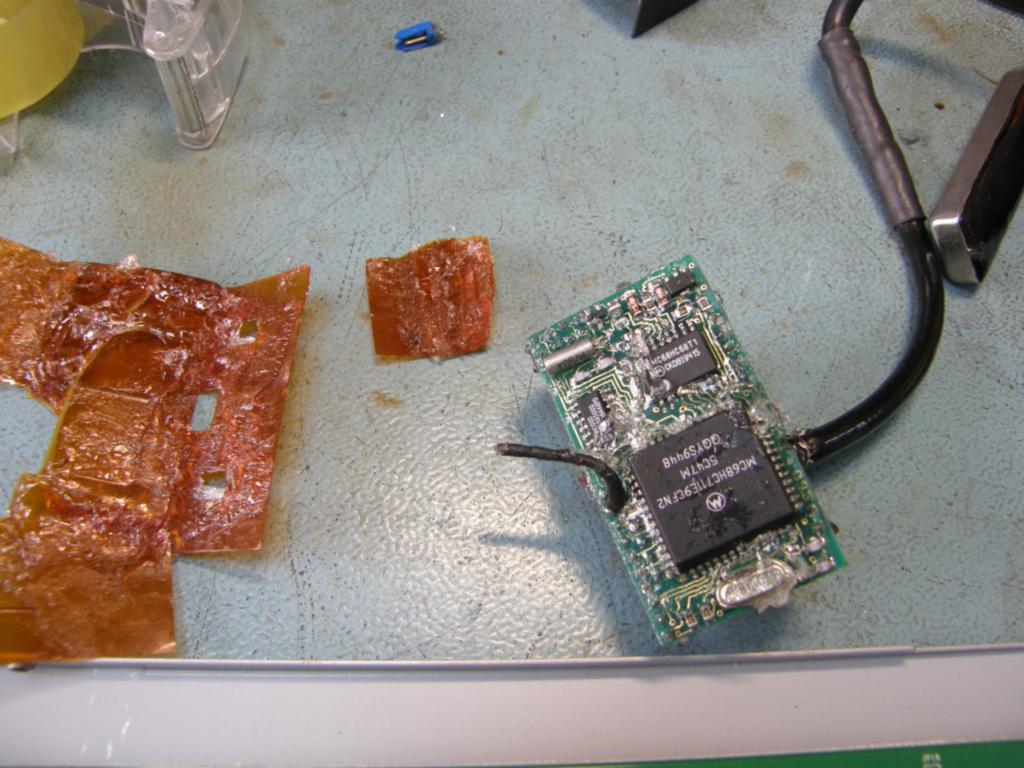

Этот гель почти хорошо (все-таки) поддается отчистке с помошью спирта.

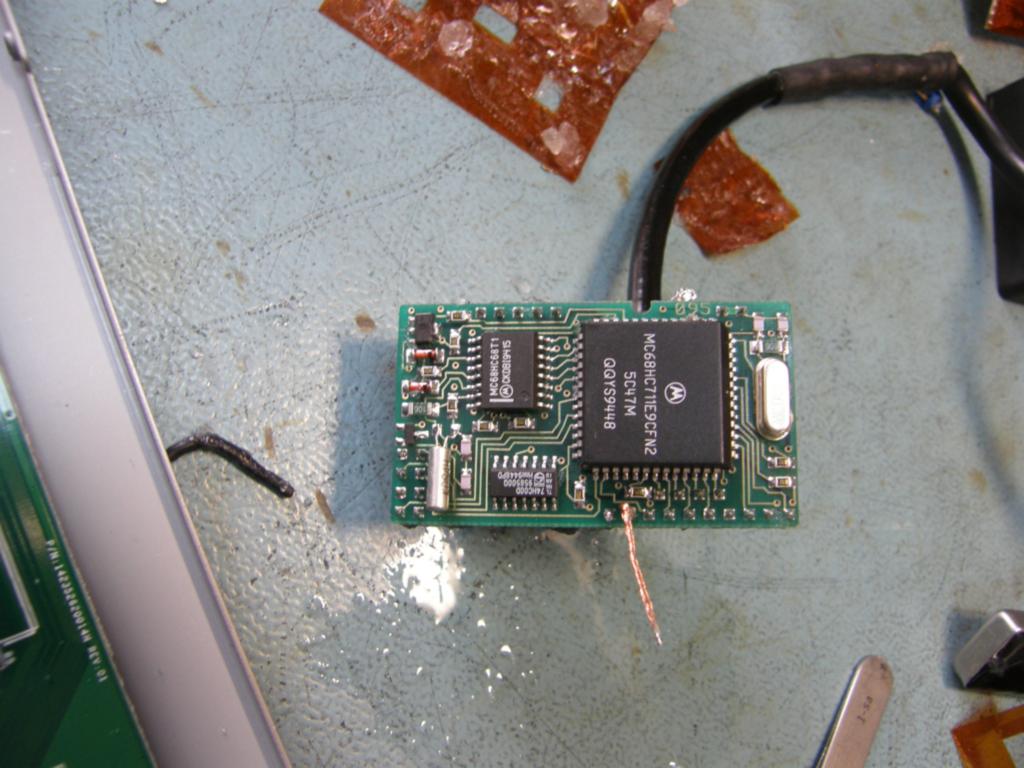

http://www.skycentre.net/uploads/gallery/1...5_161_89202.jpg

http://www.skycentre.net/uploads/gallery/1...5_161_65684.jpg

http://www.skycentre.net/uploads/gallery/1...5_161_25203.jpg

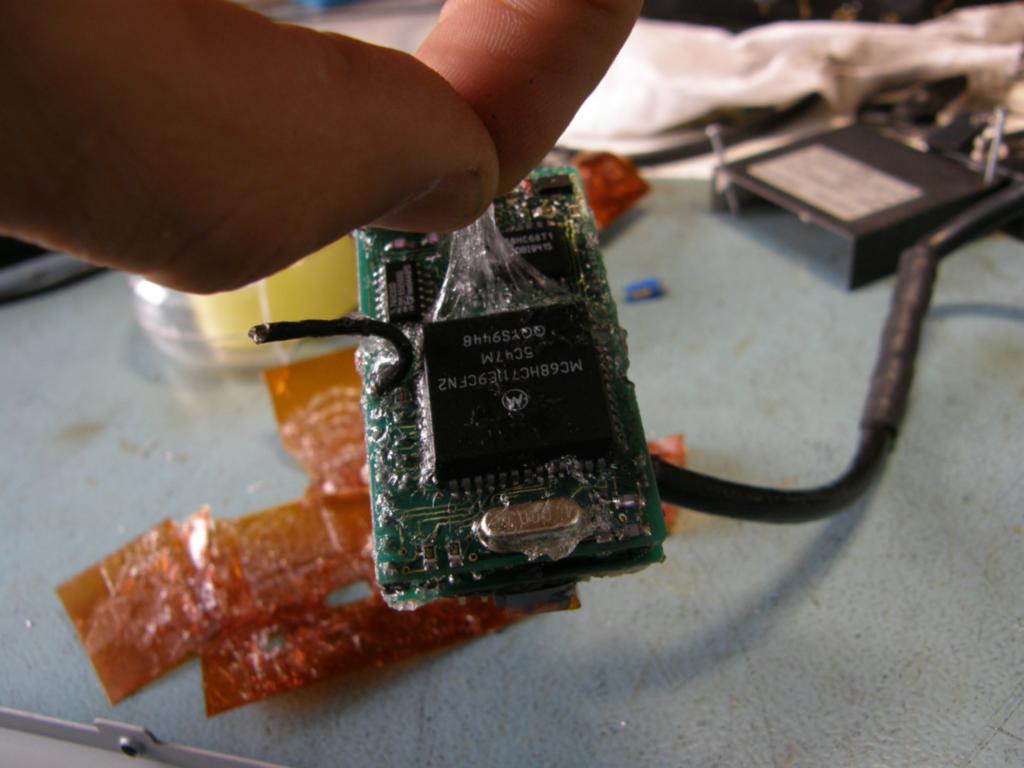

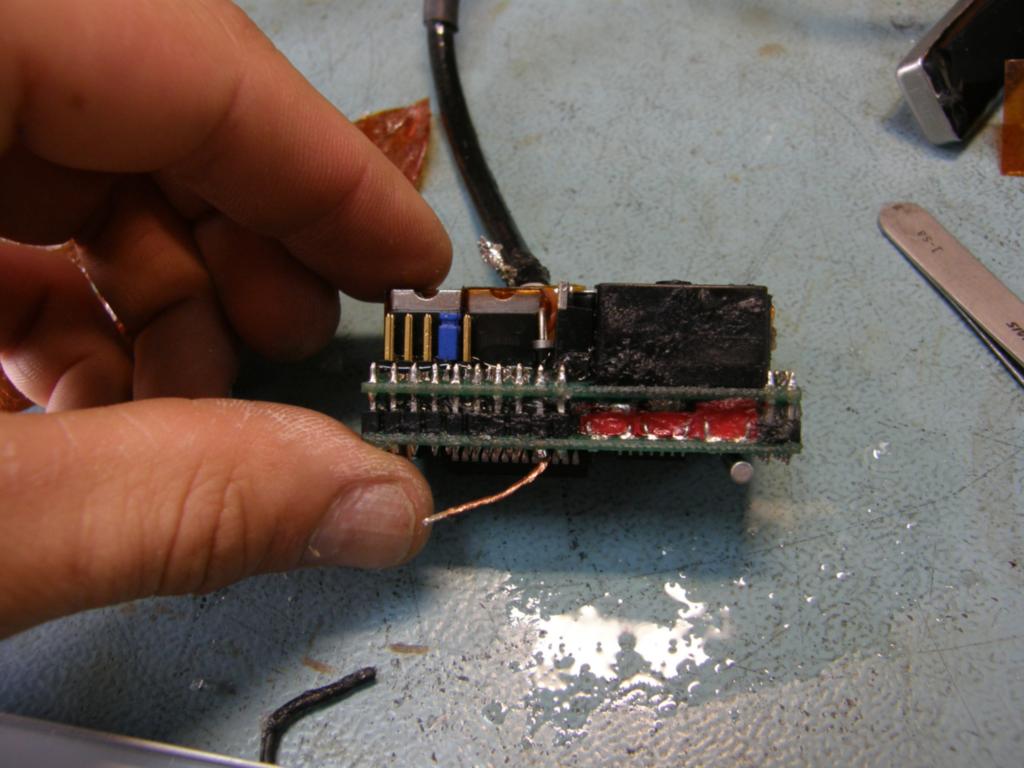

Сразу наблюдается главная мозга устройства - это микроконтроллер MC68HC711E9CFN2, на который я сразу скачал документацию. Это целый микрокомпьютер с ЕПРОМ, ПЗУ, RAM памятью, таймероми еще всякими прибамбасами. Увидев 250 стр. документации испугался и закрыл PDF-ник нафик.

Качество сборки мне понравилось, пайки везде надежные на китаёзные никак не катаят. (все-таки мадэ ин германи).

Подумав, а сколько труда нужно для разработки, проэктировке и налаживания хоть минимального производства с сертефикацией полностью согласен с адекватностью цены.

PS. звыняйте за возможные оппечатки понахожу - поисправляю. Надоело клацать, дальнейшее исследование чуть попозже.

UPD. все аттачи перенесены в галерею.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
PS. звыняйте за возможные оппечатки понахожу - поисправляю. Надоело клацать, дальнейшее исследование чуть попозже.

Можешь начать с исправления в названии темы. Прибор называется CYPRES.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

еще немного, и на просторах нашей необъятной появятся самопальные сайперсы :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Щас я еще полезу вычитывать в программатор содержимое контроллера :mosking:. Кстати, приятно удивило, что названия микросхем и деталей не скрывают. (бывали случаи ,когда затирались названия микросхем, что б "варги" не передрали.) И теоретически, можно набросать схемку сайпреса. А там уже как техническая мысля пойдет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кстати к треду CYPRESS vs Vigil и вопросу о регламенте =)) Очень непохоже, что-бы производитель раз в 4 года вскрывал металлическую коробочку, удалял защитный гель для контроля электролитов и целостности монтажа

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Автору:

А пиропатрон не разбирал? Оч интересно, как он устроен...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Большую часть в коробочке занимает отсек для батареек, (кстати напряжение питания производитель скрывает:) )

..то есть, Ты считаешь, что то напряжение, которое показывает Cypres-1 на дисплее контрольного блока при самотестировании - лажа? ;).

P.S. .недавно отхватил батарейную сборку Cypres-1 (тоже сильно б/у :)). Приду домой, поиграюсь вольтметром ;).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
..то есть, Ты считаешь, что то напряжение, которое показывает Cypres-1 на дисплее контрольного блока при самотестировании - лажа?

нет, не считаю. На новых батарейках не нашел инфу по напряжению, про скрывают: привык наблюдать в батарейных отсеках указание типа элементов и напряжение питания, про самотестирование незнаю, как проходит. Сколько вольт?

А пиропатрон не разбирал? Оч интересно, как он устроен...
Где-то видел на форуме картинку пиропатрон в разрезе, не могу найти. у меня нет патрона.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
еще немного, и на просторах нашей необъятной появятся самопальные сайперсы

Ну в принципе 1 сайпрес можно повторить - есть нынче куча примочек позволящая вычитать все из этого камня.

Другой вопрос - зачем повторять? Прыгать с ним? Нет уж - моя уходит с пляжа :)

Щас я еще полезу вычитывать в программатор содержимое контроллера

Ты учти что есть секюрити - и при входе в бутстрап при активной защите камень сам себе автоматом сотрет еепром данных. А там всеж самое вкусное :) в этих 512 байтах где аиртек что то ныкает для статистики своей :) Для того что бы проверить есть ли защита - в даташите посмотри как сконфигурировать камень через ножки Mode A и B в режим внешней памяти программ. И потом осцилогрофам посмотреть будет ли камешек выбирать внешнюю память, если стробов нет - то защита есть :)

Кстати к треду CYPRESS vs Vigil и вопросу о регламенте =)) Очень непохоже, что-бы производитель раз в 4 года вскрывал металлическую коробочку, удалял защитный гель для контроля электролитов и целостности монтажа

Ну вот это как раз не нужно - то что надо в сей девайс пишется-читается по 3 проводам :) Так что все номально :) - по этим же проводам в озу может быть загружен свой програмный код - и делай тчо хош - читай чего или тестируй датчик давления. Я аиртек зауважал :) И с интересом буду ждать кто разберет второй сайпрес :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
нет, не считаю. На новых батарейках не нашел инфу по напряжению, про скрывают: привык наблюдать в батарейных отсеках указание типа элементов и напряжение питания, про самотестирование незнаю, как проходит. Сколько вольт?

.при самотестировании рабочего прибора напряжение должно быть в пределах 5,7 - 6,9 В..

http://www.cypres-usa.com/english_users.pdf , раздел 1.4.

Подумав, а сколько труда нужно для разработки, проэктировке и налаживания хоть минимального производства с сертефикацией полностью согласен с адекватностью цены.

...это Ты так оцениваешь затраты на производство одного прибора или себестоимость самой железяки? ;) Просто самыми дорогими должны быть процессор и датчик давления. ПРОЦЕССОР стоит около 30 баксов. Мотороловские датчики давления стоят примерно столько же... Кстати, а какой именно там датчик стоит? Очень любопытно!! :))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
..это Ты так оцениваешь затраты на производство одного прибора или себестоимость самой железяки?

цена товара на рынке слабо завиcит от его себестоимости :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо за препарацию агрегата.. почти смеюсь вспоминая как меня пытались убедить что "космические корабли бороздят мировой океан"... но прикольно сделано.. жду кто теперь разломает виджил для сравнения :) :) :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
..жду кто теперь разломает виджил для сравнения :) :) :)

.зачем же зверствавать?? в мануале на страницах 24, 28, 30 - все кишки наружу в различных ракурсах:

http://www.vigil.aero/files/images/Engels.pdf

:))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
.зачем же зверствавать?? в мануале на страницах 24, 28, 30 - все кишки наружу в различных ракурсах:

о блин я ламуга.. мануал прочитал как заводить его и настраивать, а про железо то не пролистал .. :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Надо наших производителей оружия сюда прислать чтоб повзаимствовали технологию монтажа и сборки.. а то цены ипические, а оружие просирает через раз.

Странно кварц сопроцессора запаян: раком на боку (или причудилось?).

Видя эту конструкцию я тоже очень сильно сомневаюсь что вся система разбирается на регламенте до винтика... отсюда всплывает старый спор про адекватность и нужность этого регламента...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Молодец, есть таки свежая жилка у скайдайверов.

До святого добрались :)

Хотя механика мне ближе.

Много фоток, там анероид есть?

Или прогресс дальше пошел.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Странно кварц сопроцессора запаян: раком на боку (или причудилось?). Видя эту конструкцию я тоже очень сильно сомневаюсь что вся система разбирается на регламенте до винтика... отсюда всплывает старый спор про адекватность и нужность этого регламента...

Кврц как кварц, просто он в таком корпусе, и всегда ложится набок. А такой впаяли, потому что развели дорожки так, места мало. Бывают кварцы и поменьше.

Следы вскытия на регламенте присутствовали только на пластм. корпусе, склееном потом секундным клеем, на мой взгляд, не очень аккуратно. Но это ж 1-й сайпрес, у него и коробочка какая-то .ну вобщем на базарную китайскую. А вкрывать жестяной корпус очень геморно, я не думаю, что его вскрывают на каждом регламенте, и потом ибутся с сопливым гелем.

По-моему, его просто испытывают в барокамере, проверяют все показания, точность срабатывания, и по надобности, вносят какие-то регулировки в прошивке. Ну что-то типа этого. Ну если уж совсем что-то не так, ну может и вскрывают для ремонта.

А корпус вскрывают, для проверки целостноти железки, и доступа к разъемам на плате.

Это все мое предположение о регламенте, прошу не воспринимать как утверждение. :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ilyasp2006, там анероида нет, вместо него датчик давления со встроенным датчиком температуры, скорее всего с цыфровым выходом.

.зачем же зверствавать?? в мануале на страницах 24, 28, 30 - все кишки наружу в различных ракурсах:http://www.vigil.aero/files/images/Engels.pdf )

судя по фоткам, кишки вижила мне нравится больше, но он ведь моложе да?, технологии уже другие.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
судя по фоткам, кишки вижила мне нравится больше, но он ведь моложе да?, технологии уже другие.

...мне у выжила не только кишки нравятся, но это уже личное и в данной теме офтоп :) .. Ты так и не признался - какой там датчик стоит? На фотках не видно никаких опознавательных знаков :( .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Батарейки у сайпреса обычные литиевые 2 шт стандартного размера С.

Если покупать отдельно, много не съэкономишь, стоят такие 800 руб за штуку.)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Батарейки у сайпреса обычные литиевые 2 шт стандартного размера С.

Если покупать отдельно, много не съэкономишь, стоят такие 800 руб за штуку.)

Очень сумнительно...

У батареек "С" напряжение 1.5V

Больше 2 штук в него не влезет ;-)

Внимание вопрос, откуда тогда берется 5.7-6.9V как писали выше?

.при самотестировании рабочего прибора напряжение должно быть в пределах 5,7 - 6,9 В..

http://www.cypres-usa.com/english_users.pdf , раздел 1.4.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Очень сумнительно...
Напрасно)

У батареек "С" напряжение 1.5V
Размер - лишь одна характеристика...

вольтаж - другая

еще важнее конструктив, определяющий саморазряд/ток отдачи/температурную стабильность

http://www.chip-dip.ru/product0/271719288.aspx

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Батарейки у сайпреса обычные литиевые 2 шт стандартного размера С.

Если покупать отдельно, много не съэкономишь, стоят такие 800 руб за штуку.)

...те, кто держали в руках батарейную сборку Cypres-1, должны были обратить внимание, что кроме батарей она включает в себя еще электролитический конденсатор и разъем ;).. к тому же, не думаю, что стоит экономить на своем здоровье, экспериментируя с батарейками других производителей, даже если они на пару тугриков дешевле. Срок эксплуатации батарей у разных производителей бывает разный :)).

http://www.skycentre.net/index.php?showtopic=4192

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

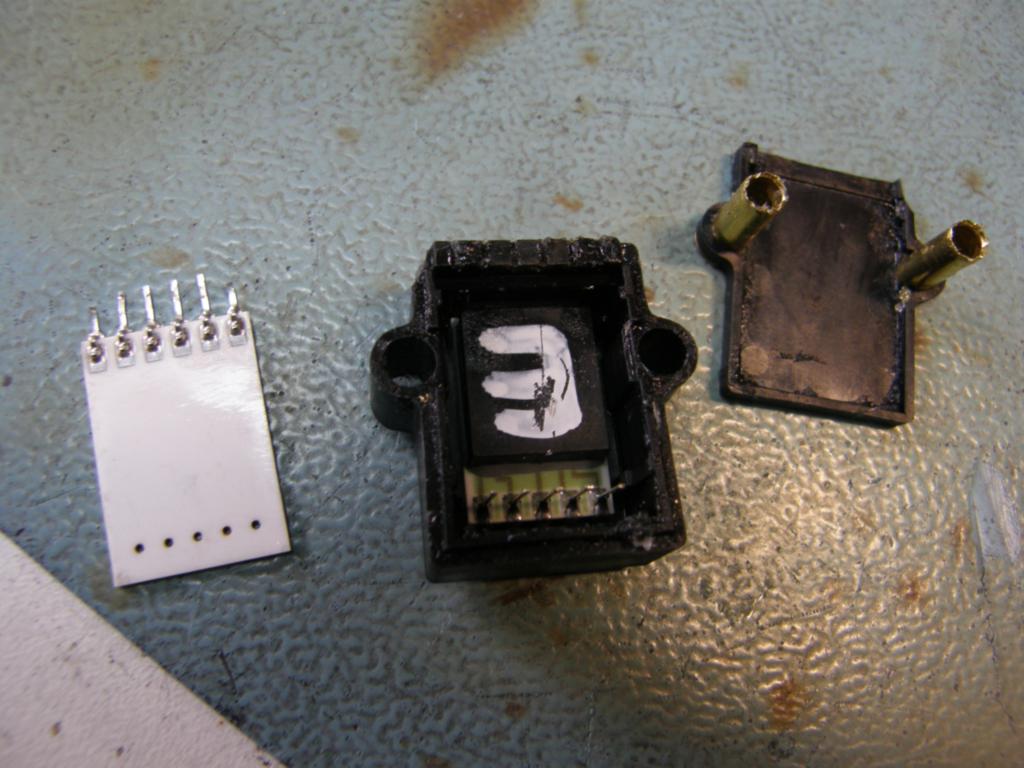

Сегодня провел лоботомию главного органа измерения давленя. :spiteful:

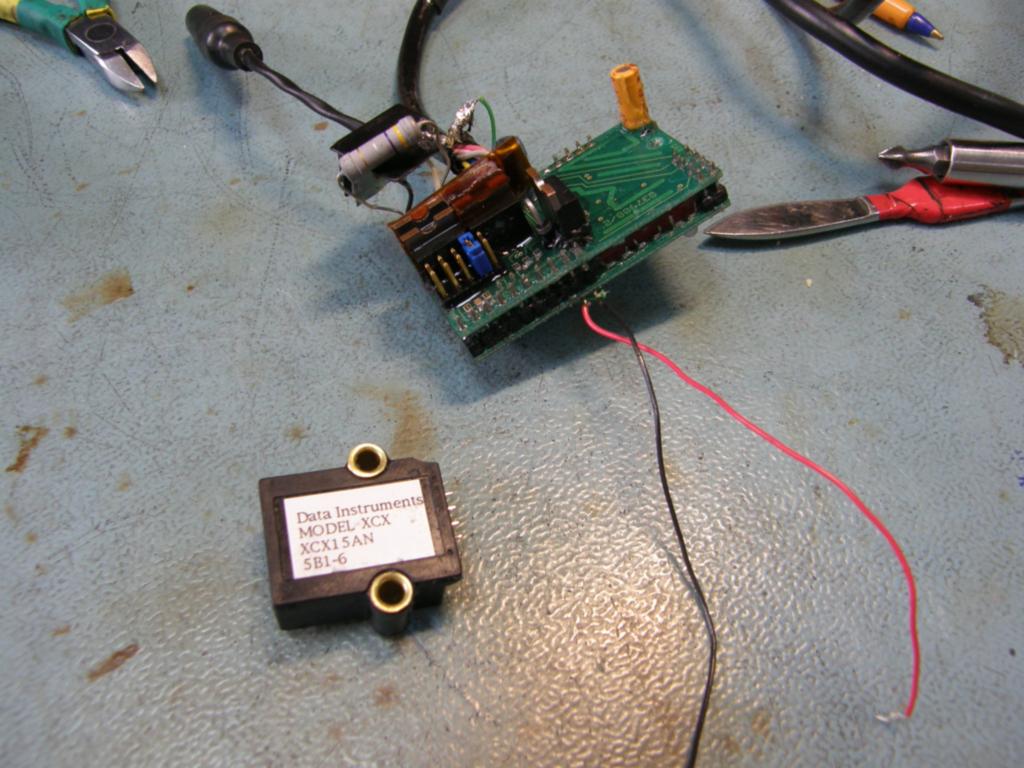

http://www.skycentre.net/uploads/gallery/1...5_161_90709.jpg

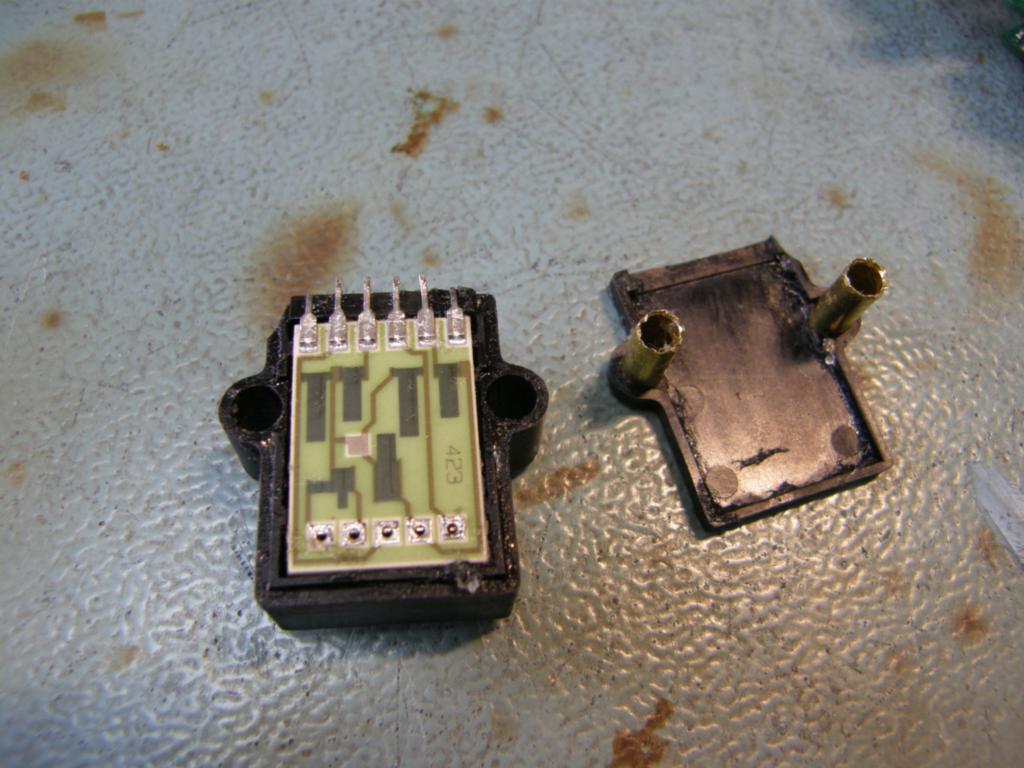

http://www.skycentre.net/uploads/gallery/1...5_161_78078.jpg

http://www.skycentre.net/uploads/gallery/1...5_161_52247.jpg

Дальше расковыревать его не захотелось, т.к. это грозило полной поломкой датчика, поэтому именно главный элемент датчика так и останется для нас загадкой. :pardon:

Как оказалось, я сильно преувеличил возможности этого датчика.

Из описания: типа обычный датчик давления с милливольтным выходом; калиброваный, с пределами измерения 0..100PSI, погрешность 0,25%; темперертурно компенсационный.

Эквивалентная схема его представляет мостовое соединение резисторов 5 и 3 КилаОмов.

Ну что ж, преувеличил я тогдашние возможности электроники(про цыфровой датчик писал), все намного проще.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Дальше расковыревать его не захотелось, т.к. это грозило полной поломкой датчика

Потому, что пациент еще жив, но при тестировании показывает код ошибки - не видит пиропатрон, хотя я его пытался наебобмануть, нагрузив выход на пиропатрон низкоомным сопротивлением.

Поэтому пришлось его дальше разбирать.

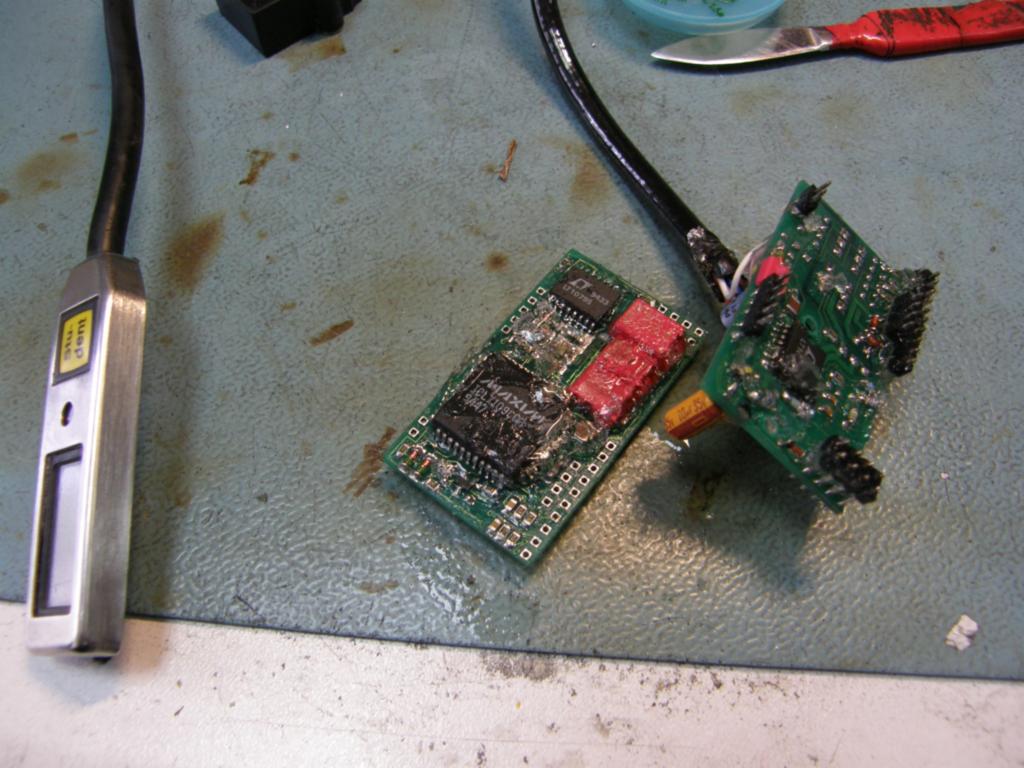

http://www.skycentre.net/uploads/gallery/1...5_161_17477.jpg

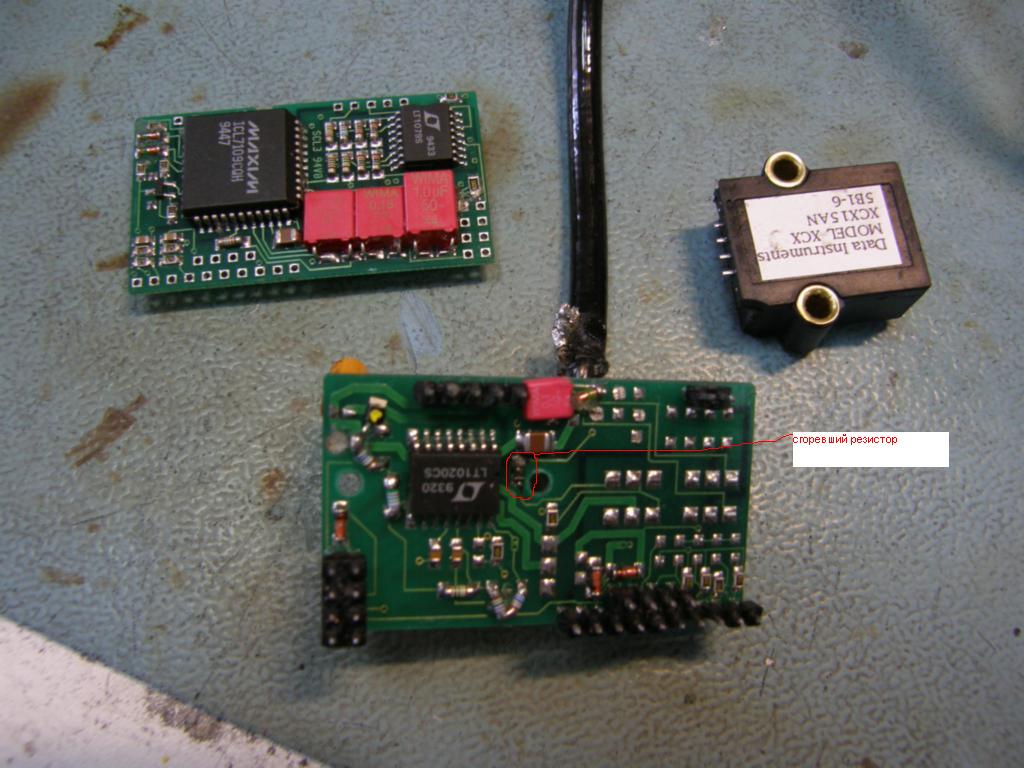

Ивот, что я нашел:

http://www.skycentre.net/uploads/gallery/1...5_161_74148.jpg

Сгоревший резистор в цепи управленя силовыми ключами для пиропатрона.

http://www.skycentre.net/uploads/gallery/1...5_161_10099.jpg

Прибочик таки срелял, правда, lexa?? Наверное, и не один раз.

Разобравшись, заменил резюк подходящим сопротивлением, и после сборки прибор ожил полностью, провел самотестирование и готов к работе :yahoo::D :D :D

Как-нибудь надо провести испытание в трехлиторой банкебарокамере и регламент считайте шо проведен :lol:
