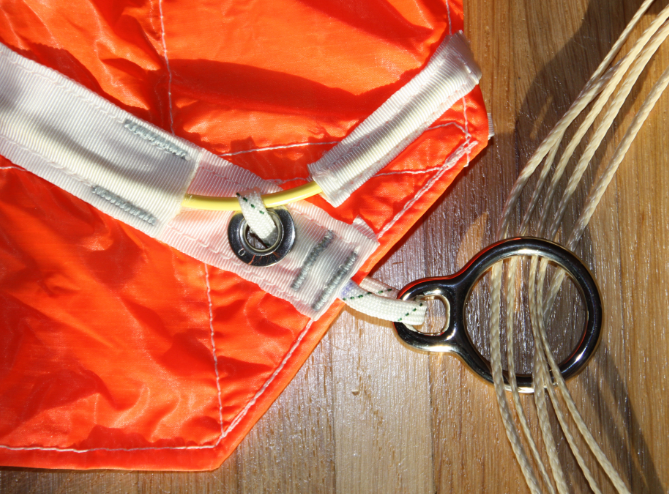

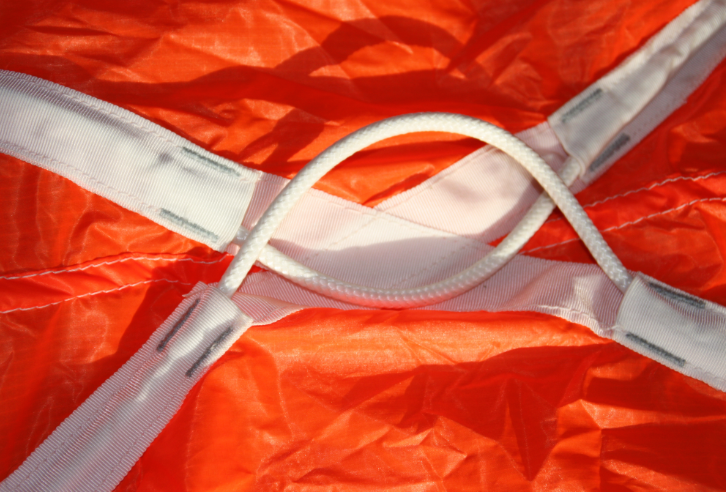

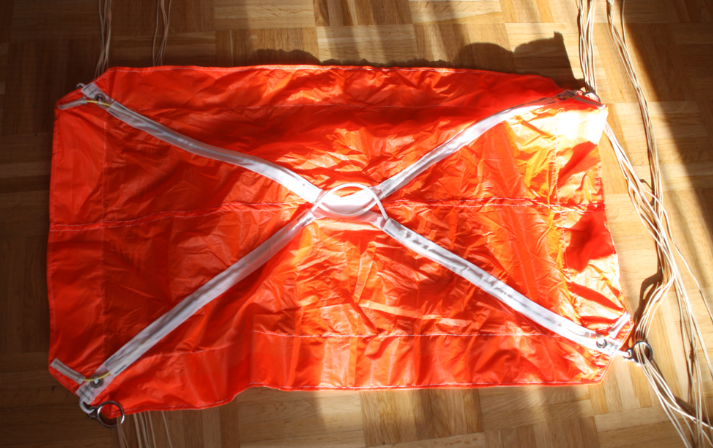

stiner_rd 773 Report post Posted 11 yr Сделал для пробы RDS слайдер Кольца брал вот тут Открывается вот так Share this post Link to post Share on other sites
SlavikMIPT 73 Report post Posted 11 yr не очень хорошо, что петля отцепки трется постоянно - постоянно надо контролировать износ - если порвется во время раскрытия будет жопа Share this post Link to post Share on other sites
stiner_rd 773 Report post Posted 11 yr не очень хорошо, что петля отцепки трется постоянно - постоянно надо контролировать износ - если порвется во время раскрытия будет жопа ??? где конкретно трется? не понял... Share this post Link to post Share on other sites
SlavikMIPT 73 Report post Posted 11 yr stiner_rd, о малую половинку кольца, короче жескости нужны на слайдере в уголках, чтобы кольцо относительно слайдера не езидило, а было одним целым Share this post Link to post Share on other sites
stiner_rd 773 Report post Posted 11 yr stiner_rd, о малую половинку кольца, короче жескости нужны на слайдере в уголках, чтобы кольцо относительно слайдера не езидило, а было одним целым Кольца отполированы. Мне кажется, что слайдер порвется быстрее, чем эта петля перетрется... Буду смотреть, в крайнем случае петли можно заменить. Share this post Link to post Share on other sites
SlavikMIPT 73 Report post Posted 11 yr Кольца отполированы. тем не менее стропы в районе софтлинков изнашиваются сильнее обычно - если долгое использование планируется - надо этот фактор в виду иметь, так как слайдер особо критичный элемент системы, неверная работа которого может нанести травмы на раскрытии или даже убить Share this post Link to post Share on other sites
Uarabey 1247 Report post Posted 11 yr Вполне себе зачётненько, сразу видно: не зря на риггерских курсах SWS обучался!.. Share this post Link to post Share on other sites
SlavikMIPT 73 Report post Posted 11 yr как вариант - сделать 2 люверса на слайдере и кольцо между ними вставлять Share this post Link to post Share on other sites
ars 269 Report post Posted 11 yr А как белый шнур (за который тянуть надо) превращается в трос "отцепки" слайдера? Share this post Link to post Share on other sites

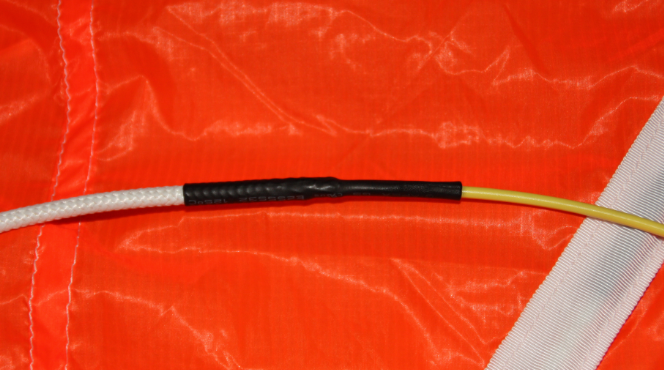

stiner_rd 773 Report post Posted 11 yr А как белый шнур (за который тянуть надо) превращается в трос "отцепки" слайдера? Желтый трос продет в стропу на всю длинну. в том месте, где стропа заканчивается все заделано термоусадкой. Share this post Link to post Share on other sites
ars 269 Report post Posted 11 yr Мне одно стремно во всех конструкциях рдс-слайдеров, которые видел: учитывая колбасню на открытии, хватит ли слабины тросика, чтобы удержаться на месте до открытия? Что будет, если отойдет одна сторона, опустится ли слайдер вниз? Share this post Link to post Share on other sites
SlavikMIPT 73 Report post Posted 11 yr ars, ну тросик же внутрь люверса втягивается, а не в сторону куда то - вытянуть слабину куда то - петля не может Share this post Link to post Share on other sites
stiner_rd 773 Report post Posted 11 yr Процентов 15 площади слайдера не работает из-за скошенных углов. Неважно какие углы, эффективная площадь находится внутри квадрата, по углам которого пробиты люверсы. У обычного слайдера тоже. Открывается вроде мягко (первый раз страшновато было, но никаких отличий по сравнению с родным слайдером не обнаружено). Хотя можно и обмануться с размером. Вот в этой теме чувак лепит дополнительные карманы на слайдер, чтобы на открытии не лупило... Share this post Link to post Share on other sites
Sobakin 192 Report post Posted 11 yr Неважно какие углы, эффективная площадь находится внутри квадрата, по углам которого пробиты люверсы. Площадь та же, а вот стропы в люверсах, пока слайдер не сошел, при подобной схеме расходятся шире, что может влиять на раскрытие (ускорять). Share this post Link to post Share on other sites
RED@KTOR 1515 Report post Posted 11 yr Сделал для пробы RDS слайдер На одиссей? А в чем, собственно, была проблема попросить Люха пошить обычный полуРДС как на сырке? Или чисто дух конструкторства? Share this post Link to post Share on other sites
stiner_rd 773 Report post Posted 11 yr На одиссей? А в чем, собственно, была проблема попросить Люха пошить обычный полуРДС как на сырке? Или чисто дух конструкторства? Да не было проблемы Собственно говоря на 140 куполе рдс не то чтобы сильно нужен, скорее бесполезен. Хотелось просто самому сделать Share this post Link to post Share on other sites
соло 75 Report post Posted 11 yr stiner_rd, сфотай, пожалуйста место крепления колец к слайдеру с двух сторон. не совсем понятно, как пропускается петля. Share this post Link to post Share on other sites
stiner_rd 773 Report post Posted 11 yr stiner_rd, сфотай, пожалуйста место крепления колец к слайдеру с двух сторон. не совсем понятно, как пропускается петля. Вечером с работы домой приду и сфоткаю Share this post Link to post Share on other sites
stiner_rd 773 Report post Posted 11 yr Неважно какие углы, эффективная площадь находится внутри квадрата, по углам которого пробиты люверсы. Именно. Так зачем тратить лишний материал, если он не работает? У чувака по ссылке понятно для чего приходится оставить эти "уши". Именно из за того, что написал товарищ Sobakin - попытка разместить кольца на минимальном расстоянии от их оригинального положения. Если оставить слайдер квадратным, то расстояние между центрами колец станет сильно больше, чем в оригинале. Share this post Link to post Share on other sites

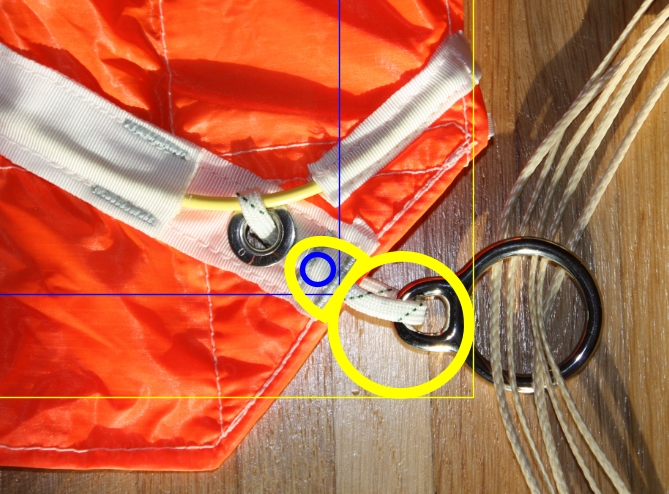

stiner_rd 773 Report post Posted 11 yr Твое решение работоспособно, если тебе этого достаточно - ок. Но возможны более лучшие решения - более рациональные, более совершенные или более простые. Проблема с размещением колец и разгрузкой материала по периметру слайдера появилась после того, как ты вынес малое кольцо за границу материала. Если например предусмотреть для него канал с двумя люверсами в границах полотнища - этой проблемы практически не останется. Решение, которое ты реализовал - позволяет слайдеру выглядеть почти как штатный, но не работать как штатный той же площади. В частности, твоё решение может существенно сократить ресурс: в стандартном слайдере основная разрывная нагрузка приходится на подвернутую и прошитую окантовку по периметру (иногда с усилительной лентой). При скошенных углах - окантовка не работает, тянется сама ткань. В принципе ты прав, при равной площади слайдера, эффективная площадь моего меньше эффективной площади стандартного. У меня по обратной стороне широкая усилительная лента прошита, нагружается именно эта лента, а не ткань. (Домой приеду, сфотографирую). Я тут прикинул, если пробить второй люверс (там, где синяя точка), то можно кольца практически на штатное место поставить. Эффективную площадь на этой модели уже не исправить... Share this post Link to post Share on other sites

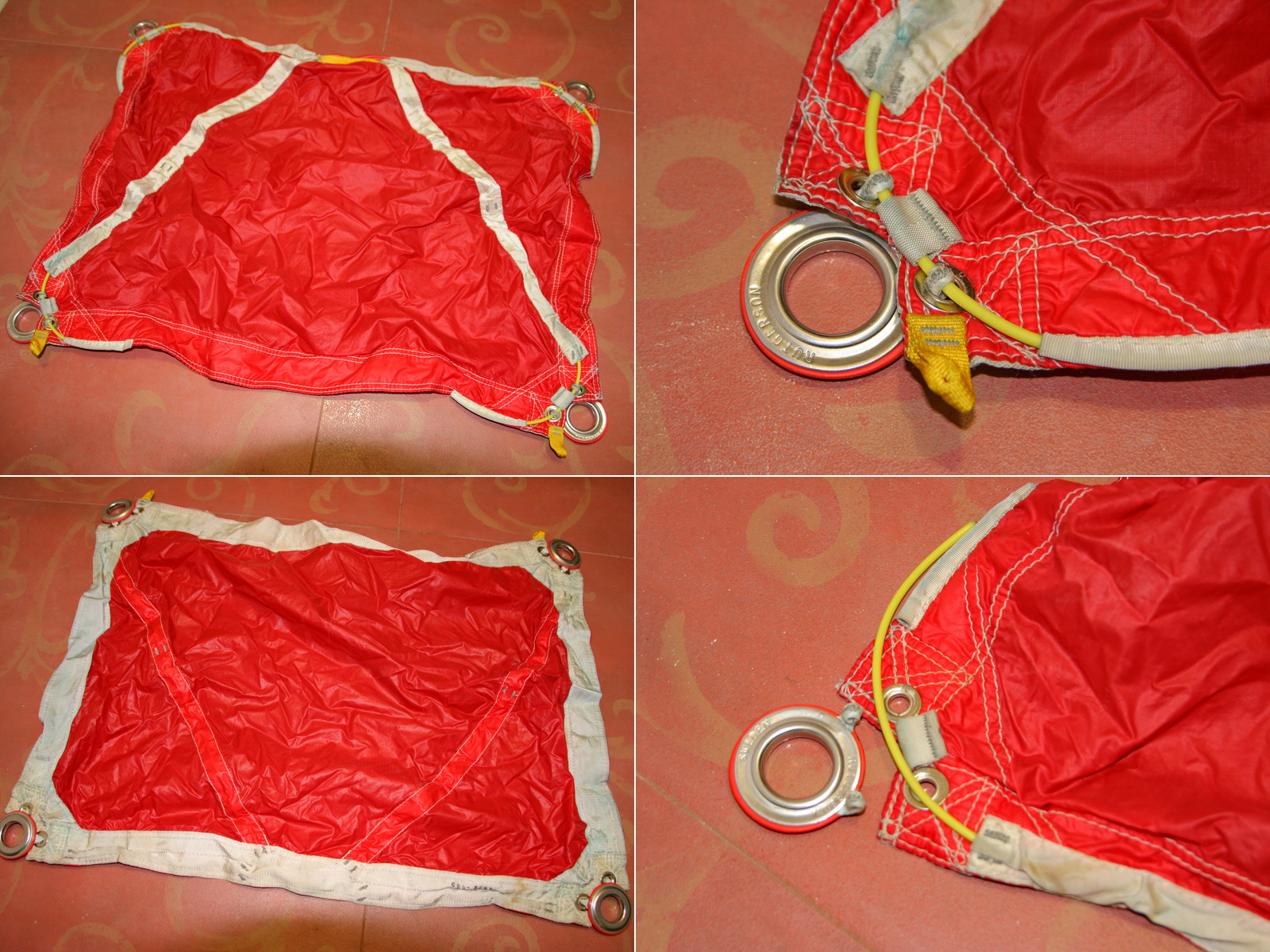

Sobakin 192 Report post Posted 11 yr Скайларковский съемный слайдер в этом плане толково сделан. Share this post Link to post Share on other sites
stiner_rd 773 Report post Posted 11 yr Скайларковский съемный слайдер в этом плане толково сделан. А где посмотреть можно? Share this post Link to post Share on other sites
stiner_rd 773 Report post Posted 11 yr В этом ключе, да. Но только если оставить кольцо наложенным снаружи слайдера - возникнет риск зацепа стропой (например, вилки каскада). Лучше вставить кольцо между тканью и лентой, "в карман". Карман может быть глухой (тогда два люверса, один над другим, что пожалуй перебор) - либо на ширину ленты, тогда люверс один. Не совсем понял, что ты имеешь в виду. Можешь нарисовать? Share this post Link to post Share on other sites
stiner_rd 773 Report post Posted 11 yr C обратной стороны с одним люверсом будет что-то типа того: Там появляется эта самая узкая лента, под ней кольцо. И петля на диагональном усилении. На лицевой, как на исходной фоте (то есть снизу) - остается только желтый трос. В принципе можно попробовать, но так, как ты нарисовал кромка слайдера будет тереться по стропам и коцать их. Внутренний диаметр большого кольца должен быть снаружи. Share this post Link to post Share on other sites
Sobakin 192 Report post Posted 11 yr А где посмотреть можно? Share this post Link to post Share on other sites
